单层大口袋上料模块
- 为单层大口袋和袋鼠袋裁片提供上料，最大裁片 400 × 600 mm。
| 项目 | 参数 |
|---|---|
| 设备尺寸（长 × 宽 × 高） | 1.1 × 1.2 × 1.7 m |
| 净重 | 200 kg |
| 电源输入 | 90–260V AC 50-60Hz |
| 额定功率 | 1.2 kW |
| 气源输入 | 5–6 bar |
| 平均耗气量 | 1 L/min |
| 最大裁片尺寸（长 × 宽） | 400 × 600 mm |
| 木箱包装尺寸（长 × 宽 × 高） | 1.3 × 1.4 × 2 m |
| 包装总重 | 300 kg |
EQUIPMENT / L1 + S1 + R1
包缝机器人工作站
L1 自动上料、S1 机器人包缝与 R1 堆叠收料连接为包缝工作站，对应 CS1 配置。可根据裁片与工艺要求选择其他 CS 系列组合。
- 设备型号
- L1 + S1 + R1
- 目标工序
- 上料 / 包缝 / 收料
- 配套方向
- L1 上料 · S1 包缝 · R1 收料
FUNCTION & APPLICATION
适用范围
- 卫衣袋鼠袋、龟背等裁片包缝
- 裤装袋贴、门襟、口袋裁片包缝
EQUIPMENT IN ACTION
设备演示
TECHNICAL SPECIFICATIONS
技术规格参数
| 项目 | 参数 |
|---|---|
| 组合布局占地（长 × 宽） | 3.1 × 1.8 m |
- 工作站高度、总功率、包装与节拍按最终配置确认。
- CS9 折边工序与模块型号需在选型时确认。

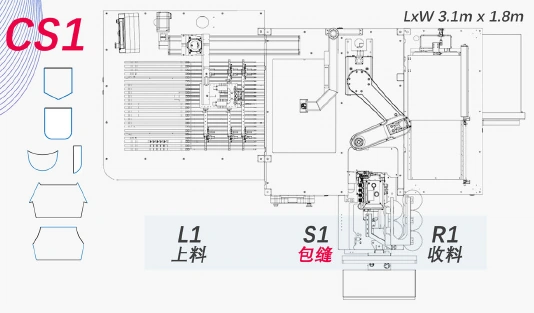

尺寸与布局示意
PAIRING MODULES
配套模块
机器人包缝模块
- 用于服装裁片包缝，与单层上料、堆叠收料模块形成工序组合。
| 项目 | 参数 |
|---|---|
| 设备尺寸（长 × 宽 × 高） | 1 × 1.8 × 1.8 m |
| 净重 | 300 kg |
| 电源输入 | 90–260V AC 50-60Hz |
| 额定功率 | 2.2 kW |
| 气源输入 | 5–6 bar |
| 平均耗气量 | 5 L/min |
| 最大裁片尺寸（长 × 宽） | 400 × 600 mm |
| 木箱包装尺寸（长 × 宽 × 高） | 1.2 × 2 × 2 m |
| 包装总重 | 500 kg |
堆叠收料模块
- 衔接缝制工序的堆叠收料，最大裁片 400 × 600 mm。
| 项目 | 参数 |
|---|---|
| 设备尺寸（长 × 宽 × 高） | 1 × 1.4 × 1.3 m |
| 净重 | 80 kg |
| 电源输入 | 90–260V AC 50-60Hz |
| 额定功率 | 0.5 kW |
| 气源输入 | 5–6 bar |
| 平均耗气量 | 0.3 L/min |
| 最大裁片尺寸（长 × 宽） | 400 × 600 mm |
| 木箱包装尺寸（长 × 宽 × 高） | 1.2 × 1.6 × 1.6 m |
| 包装总重 | 180 kg |
CONFIGURATION EXAMPLES
CS 系列 · 自动缝制组合示例
| 项目 | 参数 |
|---|---|
| CS1 | L1上料 → S1包缝 → R1收料布局占地：3.1 × 1.8 m（长 × 宽）。 |
| CS2 | L1上料 → S2折边绷缝 → R1收料布局占地：3.1 × 1.8 m（长 × 宽）。 |
| CS3 | L1上料 → S3折边平缝 → R1收料布局占地：3.1 × 1.8 m（长 × 宽）。 |
| CS4 | L1上料 → S1包缝 → S2折边绷缝 → R1收料布局占地：4.1 × 1.8 m（长 × 宽）。 |
| CS5 | L1上料 → S1包缝 → S3折边平缝 → R1收料布局占地：4.1 × 1.8 m（长 × 宽）。 |
| CS6 | L1上料 → S2折边绷缝 → S1包缝 → R1收料布局占地：4.1 × 1.8 m（长 × 宽）。 |
| CS7 | L1上料 → S3折边平缝 → S1包缝 → R1收料布局占地：4.1 × 1.8 m（长 × 宽）。 |
| CS8 | L1上料 → S1包缝 → S2折边绷缝 → S1包缝 → R1收料布局占地：5.1 × 1.8 m（长 × 宽）。 |
| CS9 | L1 上料 → S1 包缝 → 折边平缝（模块型号需确认） → S1 包缝 → R1 收料布局占地：5.1 × 1.8 m（长 × 宽）。折边工序与模块型号需在选型时确认。 |
